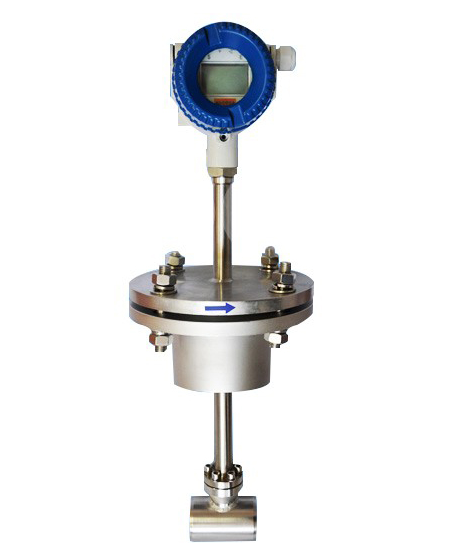

氣體渦街流量計采用完善可靠的感應壓電傳感器技術，可根據工作條件的特點，將流量、流量(或?qū)⒐ぷ鳁l件溫度、壓力檢驗提升一體化)，充分體現了當今機電一體化產品的高科技性和性價比。氣體渦街流量計主要用于氣體、氮氣、氧氣、氫氣、沼氣、天然氣、蒸汽等介質液體的工業管道介質流體的流量計量。氣體渦街流量計的主要特點是壓力損失小，量程范圍大，精度高，測量工況下流量的機會不會受到液體壓力、密度、溫度甚至粘度的影響。

　　氣體渦街流量計的輸出脈沖頻率信號不受液體性質和成分變化的影響，即儀表指數僅與漩渦發生體和管道的形狀和尺寸等參數有關。然而，作為一種流量計，在物料平衡和能源計量方面需要檢測質量流量。此時，流量計的輸出信號應同時監測體積流量和流體密度，液體性質和成分將直接關系到流量計量。氣體渦街流量計是一種新型的流量儀器，它根據卡門渦流原理對管道的液體流量進行封閉測量，具有良好的介質適應性，可以在沒有溫度和壓力的情況下直接測量。

　　我們來談?wù)剼怏w渦街流量計的應用。電池供電的現場顯示氣體渦街流量計采用微功耗高科技。鋰電池供電不間斷使用一年以上是沒有問題的，完全節省了電纜和顯示儀器的采購和安置成本，可以當場顯示瞬時流量和累計流量。溫度壓力補償渦街流量計還配備了溫度傳感器，可以直接測量飽和蒸汽的溫度，計算其壓力，進而顯示飽和水蒸氣的質量流量。

　　性能參數：

　　測量介質：液體，氣體，蒸汽

　　測試范圍：0-310000m3/H

　　公稱通徑：15-1000MM非標產品可根據用戶要求定制。

　　環境溫度：壓電-40℃-350℃；電容式-60℃-450℃。

　　壓力規格：PN1.6Mpa;PN2.5Mpa;PN4.0Mpa，可以專門定制更高壓力規格。

　　范圍：正常范圍1：10；拓展后范圍1：15

　　壓力損失指數：Cd≤2.6

　　系統測量精度：液體，氣體示值±蒸汽示值為1%±插入式流量計示值的1.5%±2.5%

　　電源電壓：傳感器12VDC或變送器24VDC現場顯示型24VDC，儀表自帶3.6V鋰電池。

　　輸出信號：0.1~3000Hz低頻傳感器脈沖頻率信號≤1V高電平≥變送器2線制6V，4~20mA.DC電流信號

　　振動加速度允許：壓電式≤0.2g電容式≤1.0g

　　環境溫度：傳感器-30℃~65℃變送器，現場顯示-10℃~50℃

　　環境濕度：5~85%的相對濕度

　　遠程信號距離：≤500m

　　電源線接口：M20內螺紋×1.5

　　直管段長度：上游≥10D；下游≥5D

　　防爆等級：(ia)ⅡCT2-T5本安防爆炸

　　保護等級：通用IP65；潛水型IP68

　　儀表材料：儀表外殼采用鋁合金，表體部分采用不銹鋼304材料，也可根據用戶要求選用特殊材料。
